Saluran pengering yang beroperasi pada kecepatan udara 90 m3/menit dapat kehilangan sekitar 10 persen efisiensi pemanasannya bila jarak sirip pada tabung pemanas awal udara terlalu rapat. Seringkali, masalah sebenarnya bukan pada pemanas itu sendiri, melainkan ketidaksesuaian antara desain tabung dan kondisi udara sebenarnya. Itulah sebabnya memilih tabung pemanas awal udara berarti menyeimbangkan suhu material, kepadatan watt, dan geometri sirip sebelum pemasangan, bukan setelah terjadi kegagalan.
Apa itu Tabung Preheater Udara?
Tabung pemanas awal udara adalah komponen pertukaran panas yang menaikkan suhu udara yang mengalir melalui saluran, oven, atau ruang pengering. Dalam sistem boiler, pemanas awal berbentuk tabung memulihkan panas dari gas buang. Pada peralatan pemanas listrik, tabung merupakan pemanas resistansi tertutup dengan selubung logam, insulasi magnesium oksida, dan, pada sebagian besar aplikasi udara, sirip untuk memperbesar permukaan perpindahan panas. Kawat resistansi dililit secara heliks dan dikemas dengan MgO, yang memindahkan panas sambil mengisolasi selubung secara elektrik. Selubung dilas hingga tertutup dan digulung hingga diameter akhir, biasanya dari 6,5 mm hingga 12,5 mm. Artikel ini berfokus pada versi pemanas listrik karena versi inilah yang paling sering ditentukan oleh para insinyur proses sebagai komponen desain.
Jenis Umum Tabung Pemanas Awal Udara
Tabung pemanas awal udara standar tersedia dalam konfigurasi lurus, berbentuk U, berbentuk W, dan berbentuk O.
Konfigurasi Lurus, Berbentuk U, dan Berbentuk W

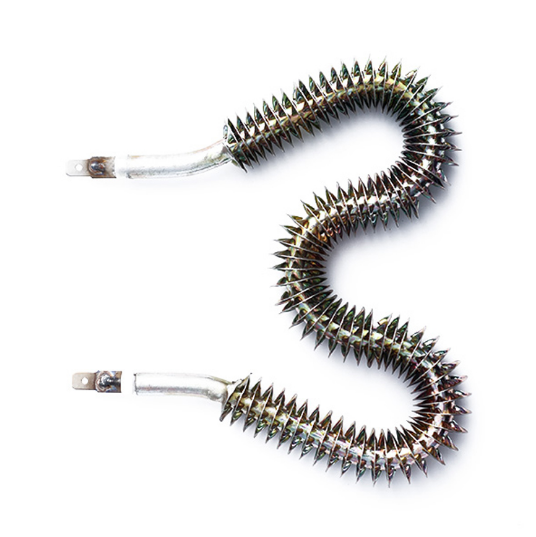

Tabung lurus adalah bentuk paling sederhana dan cocok untuk instalasi yang panjang pemanasnya sesuai dengan kedalaman saluran. Sebuah tabung berbentuk U kembali ke dirinya sendiri, yang memungkinkan saluran pendek mengakomodasi panjang pemanasan efektif yang panjang. Tabung berbentuk W menambahkan tikungan lain, memberikan permukaan yang lebih aktif di dalam ruang yang kompak. Dalam praktiknya, format berbentuk U adalah standar yang baik untuk oven konveksi paksa karena menjaga terminal sambungan berada pada sisi yang sama, sehingga menyederhanakan pengkabelan. Misalnya, a Tabung pemanas udara bersirip berbentuk U biasanya ditentukan ketika ketinggian saluran terbatas tetapi daya yang dibutuhkan tinggi.
Produsen, Pemasok Tabung Pemanas Bersirip Berbentuk U Kustom Xinghua Yading Electric Heating Element Co., Ltd. adalah Produsen Tabung Pemanas Bersirip Berbentuk U OEM/ODM Kustom Tiongkok dan Produsen Tabung Pemanas Bersirip Berbentuk U ... Lihat Produk → Tabung Bersirip vs. Tabung Halus
Tabung halus lebih mudah dibersihkan dan dapat diterima dalam sistem sirkulasi berdaya rendah. Tabung bersirip adalah pilihan standar untuk pemanas awal udara karena melipatgandakan area perpindahan panas. Faktor sirip, yang merupakan rasio luas permukaan bersirip dengan luas tabung kosong, biasanya berkisar antara 2 hingga 4. Dalam pemanas udara listrik, faktor sirip yang lebih tinggi memungkinkan watt yang sama disalurkan pada beban permukaan yang lebih rendah, sehingga mengurangi risiko kerak oksida dan memperpanjang umur tabung. Namun, tabung yang halus tidak boleh diabaikan: pada peralatan di ruangan yang bersih atau di mana sering diperlukan sterilisasi, tidak adanya sirip dapat membuat perawatan menjadi lebih sederhana.
Pemilihan Bahan: Keputusan Pertama Yang Mempengaruhi Kehidupan Tabung
Langkah pemilihan pertama adalah bahan selubung. Bahan tersebut menentukan suhu operasi kontinyu maksimum, batas korosi, dan umur praktis tabung. Tabel di bawah ini membandingkan bahan yang paling umum untuk tabung pemanas awal udara listrik.
| Bahan | Suhu terus menerus maks | Ketahanan korosi | Aplikasi khas |
|---|---|---|---|
| Baja tahan karat 304 | 750°C | Bagus di udara kering | Pemanas saluran umum |
| Baja tahan karat 321 | 800°C | Resistensi penskalaan yang lebih baik | Oven dan saluran pengering |
| Paduan 800 | 815°C | Oksidasi yang baik dan ketahanan asam sedang | Pemanas awal dengan risiko kondensasi |
| Paduan 840 | 900°C | Stabilitas suhu tinggi yang unggul | Pemanasan udara industri berkinerja tinggi |
Seleksi Berdasarkan Suhu
Suhu selubung maksimum harus tetap di bawah titik oksidasi material. Untuk pengoperasian berkelanjutan, baja tahan karat 304 cukup memadai pada suhu di bawah 750°C. Ketika suhu udara keluar melebihi tingkat tersebut, pindah ke 321 atau Alloy 800. Alloy 840 digunakan ketika permukaan tabung itu sendiri akan mendekati 900°C, misalnya dalam desain kepadatan daya tinggi atau ketika kecepatan udara rendah.
Masalah Korosi dan Kondensasi
Pada pemanas awal udara, korosi titik embun dapat terjadi ketika suhu permukaan tabung turun di bawah titik embun gas di sekitarnya. Bahkan dalam saluran yang dipanaskan dengan listrik, kondisi penyalaan yang dingin dapat menimbulkan kondensasi pada permukaan baja tahan karat. Klorida dan sulfat di udara bengkel kemudian menyerang selubungnya. Untuk lingkungan dengan kelembapan yang diketahui, selubung Alloy 800 dan batas kepadatan watt rendah memberikan margin keamanan tambahan.
Kepadatan Watt dan Dampak Praktisnya
Kepadatan Watt adalah daya dibagi luas permukaan yang dipanaskan, biasanya dinyatakan dalam W/cm2. Ini adalah angka yang paling berguna untuk memprediksi suhu permukaan tabung. Dengan watt yang sama, tabung bersirip memiliki kerapatan watt lebih rendah dibandingkan tabung halus karena luas siripnya lebih besar, sehingga selubungnya menjadi lebih dingin. Dalam aplikasi udara paksa dengan kecepatan saluran 3 m/s atau lebih, kisaran awal 3 hingga 5 W/cm2 aman untuk baja tahan karat. Jika aliran udara tidak teratur atau ukuran saluran terlalu kecil, nilai efektif dapat berlipat ganda di beberapa zona, itulah sebabnya banyak insinyur tetap berada di bawah 3 W/cm2 hingga pola aliran sebenarnya diverifikasi. Untuk pemanas 10 kW dengan luas bersirip 2000 cm2, rapat wattnya adalah 5 W/cm2. Jika pemanas yang sama dievaluasi pada area tabung kosong, angkanya mungkin terlihat jauh lebih tinggi, jadi selalu pastikan area mana yang dikutip oleh pabrikan.
Sebelum menyelesaikan desain, bandingkan daya yang dihitung dengan aliran massa udara dan kenaikan suhu menggunakan Q = m * cp * dT. Setelah daya yang diperlukan diketahui, sesuaikan panjang tabung dan geometri sirip untuk menjaga kepadatan watt di dalam pita aman. Penjelasan rinci tentang hubungan ini tersedia di artikel di kepadatan watt dalam elemen pemanas listrik .
Tabung Bersirip: Lebih Banyak Permukaan, Lebih Sedikit Panas Berlebih
Sirip mengubah kinerja tabung pemanas awal udara di saluran. Tanpa sirip, koefisien perpindahan panas udara luar menjadi rendah, sehingga suhu permukaan tabung naik dengan cepat dan kawat pemanas di dalam menjadi lebih panas dari yang diperlukan. Dengan sirip, tabung yang sama menolak lebih banyak panas ke aliran udara dan efisiensi keseluruhan meningkat secara nyata. Kerugiannya adalah penurunan tekanan: jarak sirip yang lebih dekat menciptakan lebih banyak luas permukaan tetapi juga lebih banyak hambatan, sehingga kipas harus bekerja lebih keras. Untuk udara berdebu atau berserat, jarak sirip yang lebih lebar lebih aman meskipun kinerja termalnya sedikit lebih rendah. Tinggi, ketebalan, dan tinggi sirip menentukan faktor sirip. Tinggi sirip yang umum adalah 6 hingga 15 mm, ketebalan 0,3 hingga 0,5 mm, dan jarak 3 hingga 6 mm. Ketika permintaan tinggi, a Tabung pemanas bersirip berbentuk W memberikan lebih banyak permukaan dalam tapak yang sama. Dalam saluran melingkar, an Tabung pemanas bersirip berbentuk O dirancang mengikuti penampang dan mengurangi zona mati di dekat dinding saluran.
Produsen, Pemasok Tabung Pemanas Bersirip Berbentuk O Kustom Xinghua Yading Electric Heating Element Co., Ltd. adalah Produsen Tabung Pemanas Bersirip Berbentuk O OEM/ODM Kustom Tiongkok dan Produsen Tabung Pemanas Bersirip Berbentuk O ... Lihat Produk →
Produsen, Pemasok Tabung Pemanas Bersirip Berbentuk W Kustom Xinghua Yading Electric Heating Element Co., Ltd. adalah Produsen Tabung Pemanas Bersirip Berbentuk W OEM/ODM Kustom Tiongkok dan Produsen Tabung Pemanas Bersirip Berbentuk W ... Lihat Produk → Memilih Tabung Pemanas Awal Udara: Daftar Periksa Langkah-demi-Langkah
Daftar periksa terstruktur mencegah kesalahan umum dalam instalasi baru: kepadatan watt yang terlalu besar, material yang salah, atau area sirip yang tidak mencukupi. Gunakan urutan berikut saat Anda menentukan tabung pemanas awal udara.
- Tentukan aliran massa udara, suhu masuk, dan suhu keluar yang diperlukan. Hitung total daya yang dibutuhkan.
- Pilih kepadatan watt target. Untuk kecepatan saluran di atas 3 m/s, 3–5 W/cm2 adalah titik awal yang masuk akal; turunkan nilainya jika aliran udara bervariasi.
- Pilih bahan selubung dari suhu permukaan tabung maksimum yang diharapkan dan risiko korosi di lingkungan.
- Putuskan antara tabung halus dan bersirip. Tabung bersirip lebih disukai kecuali kebersihan adalah prioritas utama.
- Konfirmasikan arah pemasangan, jari-jari tikungan, posisi termokopel, dan sambungan listrik dengan pabrikan sebelum produksi.
Untuk panduan lebih lanjut tentang cara meningkatkan sistem secara keseluruhan, baca tentang bagaimana meningkatkan efisiensi energi sistem pemanas udara industri dengan tabung pemanas udara yang efisien .
Kegagalan dan Pencegahan Umum
Bahkan tabung yang ditentukan dengan baik pun bisa rusak jika kondisi pemasangannya berbeda dari desain. Kegagalan yang paling umum adalah panas berlebih, kerusakan isolasi, dan kerusakan mekanis pada sirip.
- Kelelahan akibat panas berlebih: ini muncul sebagai area perubahan warna yang terlihat pada sarungnya. Biasanya disebabkan oleh kepadatan watt yang terlalu tinggi untuk laju aliran sebenarnya, atau karena kegagalan kipas. Verifikasi arah dan kecepatan aliran udara, dan tambahkan sakelar aliran.
- Kegagalan isolasi: ini muncul sebagai arus bocor ketika magnesium oksida menyerap kelembapan, sering kali setelah pemadaman dingin. Biarkan tabung mendingin secara bertahap dan jaga agar kompartemen terminal tetap kering.
- Kerusakan sirip: sirip yang bengkok atau hilang meningkatkan suhu lokal dan mengurangi perpindahan panas. Lindungi pemanas selama penanganan dan pemeliharaan, dan bersihkan endapan debu tanpa menggunakan alat tajam.
Perlindungan termal bukanlah suatu pilihan. Termostat dasar batas tinggi atau interlock aliran udara dapat mencegah sebagian besar kegagalan terbakar. Untuk praktik keselamatan tambahan, tinjau aturan keselamatan penting untuk koil pemanas dan sambungannya .
Kesimpulan
Memilih tabung pemanas awal udara adalah keputusan teknis yang bergantung pada empat angka: suhu udara keluar, ruang yang tersedia, kecepatan udara, dan kepadatan watt. Ketika keempatnya diketahui, material dan geometri sirip menjadi lurus. Jika salah satunya diabaikan, tabung kemungkinan besar akan rusak sebelum masa pakai yang diharapkan. Dalam sistem pemanas industri, peninjauan desain selama beberapa jam pada tahap spesifikasi selalu lebih murah daripada penghentian yang disebabkan oleh ukuran pemanas yang terlalu kecil atau tidak cocok.
